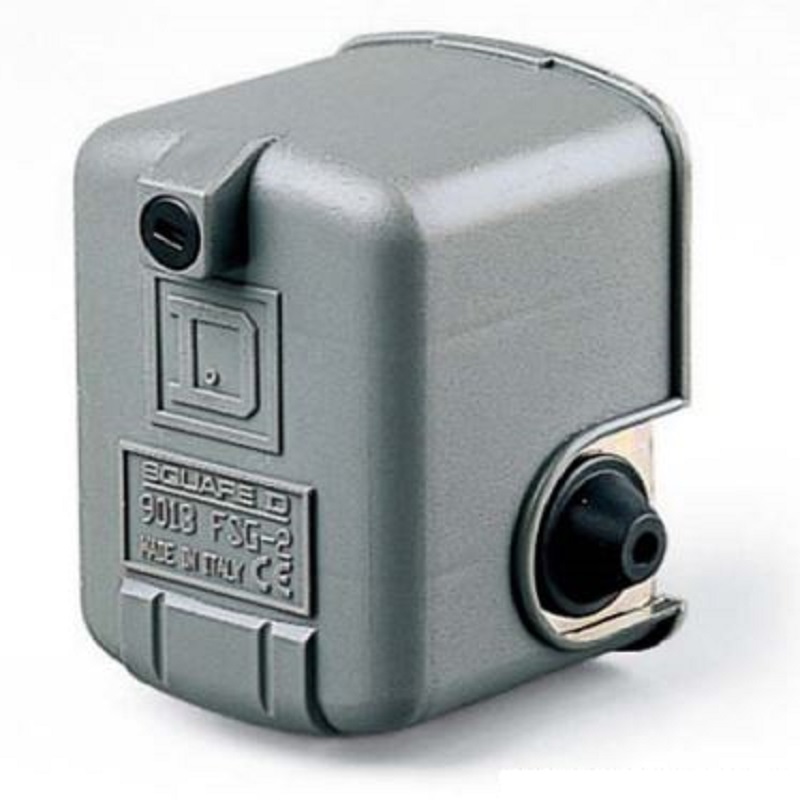

پرشر سوئیچ SQUARE D
کنترل هوشمند فشار در پمپ‌ها و سیستم‌های آبرسانی
پرشر سوئیچ Square D یکی از معروف‌ترین و قابل‌اعتمادترین کلیدهای کنترل فشار در جهان است که توسط شرکت Schneider Electric طراحی و تولید می‌شود.
این سوئیچ به‌ویژه در کنترل پمپ‌های آب، بوسترپمپ‌ها، و سیستم‌های تصفیه آب صنعتی استفاده می‌شود و به‌دلیل دوام بالا و دقت عملکرد، یکی از محبوب‌ترین گزینه‌ها در صنایع آبرسانی و تأسیسات ساختمانی است.
پرشر سوئیچ سری Pumptrol برند Square D، وظیفه دارد در محدوده‌ی مشخصی از فشار، پمپ را به‌صورت خودکار روشن و خاموش کند.
این قطعه با اندازه‌گیری فشار خط و فعال‌سازی کنتاکت‌های الکتریکی، عملکرد پمپ را بدون نیاز به اپراتور کنترل می‌کند.
در سیستم‌های تصفیه آب صنعتی و بوسترپمپ، استفاده از این سوئیچ برای محافظت از پمپ فشار بالا
(High Pressure Pump) ضروری است، تا در صورت افت یا افزایش بیش‌ازحد فشار، پمپ به‌صورت ایمن متوقف شود.
مشخصات فنی پرشر سوئیچ Square D
| ویژگی | مقدار / توضیح |
| برند | Schneider Electric – Square D |
| مدل‌های رایج | FSG2، FYG22، FCP2، 9013GHG و 9013GSG |
| محدوده فشار کاری | 1.4 تا 10 بار |
| فشار قطع و وصل (قابل تنظیم) | معمولاً 30-50 یا 40-60 PSI |
| دیفرنشیال (اختلاف فشار قطع و وصل) | حدود 20 PSI | |
| حداکثر فشار مجاز | 15 بار |
| نوع کنتاکت | SPDT یا DPST |
| ظرفیت کنتاکت | 2 اسب بخار – 1.5 کیلو وات |
| دمای کاری | 10- تا 70+ درجه سانتی‌گراد |
| اتصال فشار | ¼ اینچ |
| بدنه | کامپوزیتی با روکش ضد خوردگی |
| درجه حفاظت | IP44 |
عملکرد و کاربرد پرشر سوئیچ Square D
این پرشر سوئیچ معمولاً در سیستم‌های زیر استفاده می‌شود:
* پمپ‌های آب خانگی و صنعتی
* بوستر پمپ‌های آبرسانی و آتش‌نشانی
* سیستم‌های تصفیه آب (RO صنعتی)
* چاه‌های آب و تانک‌های تحت فشار
* کمپرسورهای هوای صنعتی
عملکرد آن بسیار ساده است:
* وقتی فشار در خط پایین‌تر از مقدار تنظیم‌شده Cut-in) می‌رسد → پمپ روشن می‌شود)
* وقتی فشار به حد بالا (Cut-outمی‌رسد → پمپ خاموش می‌شود)
نحوه تنظیم پرشر سوئیچ Square D
این سوئیچ معمولاً دو پیچ تنظیم دارد:
- پیچ اصلی (Main Spring ): فشار قطع و وصل کلی را تعیین می‌کند (Cut-in / Cut-out)
- پیچ کوچک (Differential Spring): میزان اختلاف بین فشار وصل و قطع را مشخص می‌کند
مثال برای مدل 30–50 PSI:
* در فشار 30 پمپ روشن می‌شود
* در فشار 50 پمپ خاموش می‌شود
(دیفرنشیال 20 PSI است)
برای تغییر محدوده فشار:
* سفت‌کردن پیچ بزرگ → افزایش فشار کلی
* سفت‌کردن پیچ کوچک → افزایش اختلاف فشار
نصب و راه‌اندازی
۱. سیستم را از برق و فشار جدا کنید.
۲. سوئیچ را در مسیر فشار خروجی پمپ نصب کنید (معمولاً روی منیفولد یا کلکتور).
۳. از نوار تفلون برای آب‌بندی اتصال 1/4″ NPT استفاده کنید.
۴. سیم‌کشی را مطابق دیاگرام درج‌شده روی درپوش انجام دهید.
۵. فشار را تا محدوده دلخواه تنظیم و تست کنید.
- توصیه: برای عملکرد دقیق‌تر، سوئیچ را در موقعیت عمودی نصب کنید و از ورود مستقیم رطوبت جلوگیری نمایید.
نکات انتخاب پرشر سوئیچ Square D
برای انتخاب مدل مناسب، به موارد زیر توجه کنید:
* فشار کاری پمپ یا سیستم تصفیه آب
* توان موتور (حداکثر جریان مجاز سوئیچ)
* محیط نصب (خشک یا مرطوب)
* نوع برق سیستم (تک‌فاز یا سه‌فاز)
* نیاز به دیفرنشیال ثابت یا قابل تنظیم
مزایا و ویژگی‌های برتر پرشر سوئیچ Square D
* دقت بالا و عملکرد پایدار در فشارهای متغیر
* طراحی مقاوم با طول عمر بیش از ۱ میلیون سیکل کاری
* قابلیت تنظیم ساده و دقیق
* بدنه فلزی ضد زنگ و مقاوم در برابر خوردگی
* سازگار با آب، هوا و مایعات غیرخورنده
* نصب سریع و نگهداری آسان
خرید پرشر سوئیچ Square D از هایپر تجهیز
شرکت هایپر تجهیز تأمین‌کننده تخصصی تجهیزات کنترل فشار و تصفیه آب صنعتی در ایران،
انواع پرشر سوئیچ‌های Square D را با ضمانت اصالت کالا، قیمت رقابتی و مشاوره تخصصی فنی عرضه می‌کند.
📞 برای استعلام قیمت و مشاوره انتخاب مدل مناسب:
از طریق واتساپ یا تماس مستقیم با کارشناسان هایپر تجهیز در ارتباط باشید.
این محصول برای پمپ‌های تصفیه آب خانگی و صنعتی، بوستر پمپ‌ها و سیستم‌های فشار بالا کاملاً مناسب است.
پرشر سوئیچ Square D یکی از مطمئن‌ترین کلیدهای کنترل فشار در جهان است.
با طراحی مستحکم، قابلیت تنظیم دقیق، طول عمر بالا و پشتیبانی از محدوده فشار وسیع، این محصول گزینه‌ای ایده‌آل برای کنترل پمپ‌ها، سیستم‌های آبرسانی و دستگاه‌های تصفیه آب صنعتی است.
در صورتی که به دنبال کیفیت بالا و عملکرد بدون خطا هستید، انتخاب Square D از برند Schneider Electric همراه با پشتیبانی فنی هایپر تجهیز، بهترین انتخاب خواهد بود.
