پرشر وسل 4 اینچ دو المان SIDE PORT – 1000 PSI

پرشر وسل ۴ اینچ دو المان Side Port – 1000 PSI

( هوزینگ ممبرین )



در سامانه‌های اسمز معکوس (RO) ، پرشر وسل (Pressure Vessel)  محفظه‌ای تحت فشار است که ممبران در آن نصب شده و آب خوراک (Feed)  با فشار بالا وارد می‌شود تا فرایند جداسازی انجام گیرد.

شرکت هایپر تجهیز با تکیه بر دانش طراحی مخازن تحت فشار کامپوزیتی، سری پرشر وسل‌های ۴ اینچ – 1000 PSIرا در دو نوع End Portو Side Port عرضه می‌کند.



مدل حاضر، یعنی پرشر وسل ۴ اینچ دو المان Side Port – 1000 PSI مناسب دو عدد ممبرین ، برند هایپر تجهیز، برای سیستم‌های RO لب‌شور و صنعتی کوچک طراحی شده و با تمرکز بر سهولت لوله‌کشی، دسترسی آسان به هد و انعطاف در طراحی پایپینگ توسعه یافته است.



2. محدوده کاربرد و عملکرد

این محصول برای کاربردهای زیر مناسب است:

• سیستم‌های RO آب لب‌شور (Brackish Water) در ظرفیت‌های پایین تا متوسط؛
• واحدهای تصفیه آب صنعتی و نیمه‌صنعتی در کارخانجات، کارگاه‌ها و مجتمع‌ها؛
• خطوط آب‌تغذیه دیگ بخار (Boiler Feed) با نیاز به TDS پایین؛
• سیستم‌های Pilot و آزمایشگاهی که امکان تغییر آرایش پایپینگ اهمیت دارد.





مشخصات عملکردی اصلی

فشار نامی کاری	1000 PSI /  69.4 PSI
فشار تست هیدرواستاتیک	450 PSI = 31 BAR
دمای کاری مجاز	4 – 45 C
نوع وسل	4 INCH , SIDE PORT
نوع آب	آب لب‌شور، آب شهری، آب صنعتی پیش‌تصفیه‌شده





3. طراحی مکانیکی و ساختار

3.1. بدنه (Body / Shell)

بدنه‌ی پرشر وسل ۴ اینچ Side Port هایپر تجهیز از کامپوزیت FRP  (Fiberglass Reinforced Plastic) با ویژگی‌های زیر ساخته می‌شود:

• الیاف شیشه با رزین اپوکسی یا پلی‌استر تقویت‌شده  با مدول بالا؛
• لاینر داخلی (Inner Liner)  مقاوم در برابر خوردگی ناشی از آب و مواد شیمیایی CIP؛
• سطح بیرونی با پوشش مقاوم در برابر UV  (در صورت سفارش برای نصب فضای باز)؛
• طراحی استوانه‌ای با ضخامت متغیر که مطابق محاسبات مکانیکی برای فشار 1000 psi بهینه شده است.

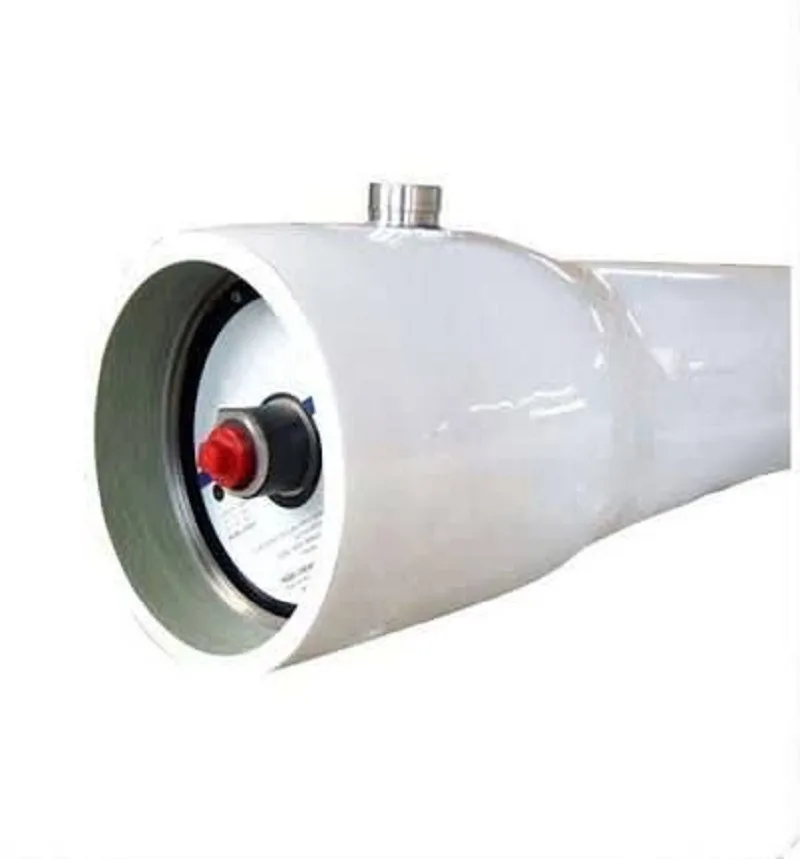

3.2. طراحی Side Port

در طراحی Side Port  اتصالات ورودی و خروجی روی بدنه، در نزدیکی یکی از انتهاها تعبیه شده‌اند:

• PORT های جانبی : SIDE PORT
• ورودی Feedاز بغل وسل؛
• خروجی Concentrate/Reject از سمت دیگر یا همان سمت، بسته به طراحی؛



مکانیزم Side Port باعث:

• نزدیکی اتصالات وسل‌ها به یکدیگر در سیستم‌های چند وسلی؛
• سادگی آرایش Pipe Rack و کاهش طول لوله‌ها؛
• امکان اجرای Manifold تمیزتر و جمع‌وجورتر.



3.3. هد (End Cap Assembly)

در این مدل، هد نقش‌های زیر را دارد:

• نگهداری مکانیکی ممبران؛
• آب‌بندی انتهای وسل؛
• ایجاد خروجی Permeate (آب تصفیه‌شده) از مرکز ممبران.



مشخصات هد

• جنس: UPVC تقویت‌شده یا استنلس استیل (بسته به سفارش پروژه)؛
• آب‌بندی: استفاده از O-Ring با جنس EPDM یا Viton
• روش قفل شدن: Clamp Stainless Steelیا Flange Ring، با امکان باز و بسته شدن سریع برای تعویض ممبران؛
• دارای خروجی مجزا برای Permeate





4. آرایش داخلی و مسیر جریان

4.1. ممبران سازگار

این وسل برای ممبران‌های ۴ اینچ استاندارد جهانی طراحی شده است، مانند:

• Dow / DuPont FilmTec 4040
• Toray 4040
• LG Chem 4040

– سایر ممبران‌های ۴ اینچ لب‌شور، UF/RO هم‌ابعاد.



مدل دو المان  (Single Element)  بدین معناست که فقط دو ممبران ۴۰۴۰  در داخل وسل قرار می‌گیرد.



4.2. اجزای داخلی

– Permeate Tube Adapter برای اتصال لوله مرکزی ممبران به خروجی هد؛

– Thrust Ring / Seal Retainer جهت جلوگیری از حرکت محوری ممبران؛

– O-Ring‌های داخلی  برای جداسازی فضای Feed/Reject از فضای Permeate؛

–   Permeate Tubeداخلی (در برخی طرح‌ها در هد مجتمع است).



4.3. مسیر جریان هیدرولیکی

1. آب فید از Side Port ورودی به فضای حلقوی اطراف ممبران وارد می‌شود.
2. با افزایش فشار تا 20–21 بار، بخشی از آب از غشا عبور کرده و به عنوان Permeate وارد لوله مرکزی ممبران می‌شود.
3. پرمیت از طریق لوله مرکزی به سمت هد منتقل و از خروجی مخصوص Permeate خارج می‌گردد.
4. بخشی از آب که عبور نکرده (Reject/Concentrate) از Side Port خروجی خارج می‌شود و به مرحله بعد یا دفع هدایت می‌گردد.



این طراحی، با جدا کردن کامل مسیر پرمیت از بدنه  و استفاده از O-Ringها، از مخلوط شدن جریان‌ها جلوگیری می‌کند.



5. نصب و راه‌اندازی (Installation & Commissioning)



5.1. نصب مکانیکی

• وسل باید روی براکت و ساپورت مناسب نصب شود، به‌گونه‌ای که:
• هیچ‌گونه تنش خمشی یا ضربه‌ای به بدنه FRP وارد نشود؛
• ساپورت‌ها در دو نقطه یا بیشتر برای وسل ۴۰۴۰ توصیه می‌شود؛
• از لوله‌کشی سخت و تحت تنش (Misalignment) به Side Port ها باید پرهیز شود؛
• بهتر است از Flexible Joint یا Union در نزدیکی Port ها استفاده شود.



5.2. نصب ممبران

• چک کردن تمیزی داخل وسل؛
• گریس‌کاری ملایم O-Ringها با گریس سیلیکونی
• جاگذاری ممبران در جهت صحیح (طبق فلش جریان روی ممبران)؛
• اطمینان از قرارگیری صحیح Thrust Ring؛
• بستن هد با گشتاور مناسب (طبق دستورالعمل هایپر تجهیز).

5.3. راه‌اندازی اولیه

• پر کردن سیستم با آب بدون فشار (پرایم کردن)؛
• هواگیری کامل از طریق Vent (درصورت وجود) یا شیرهای خروجی؛
• بالا بردن تدریجی فشار تا رسیدن به فشار طراحی؛
• کنترل نشتی در: محل اتصال Side Portها؛  اطراف هد و Clamp  – خروجی



6. بهره‌برداری، نگهداری و CIP

6.1. بهره‌برداری

• فشار ورودی نباید از 1000 psi تجاوز کند؛
• تغییرات ناگهانی فشار (Shock) باید حداقل شود؛
• همواره اختلاف فشار (ΔP) بین ورودی و خروجی وسل مانیتور شود؛
• افزایش ΔP می‌تواند نشانه فاولینگ، رسوب یا انسداد ممبران باشد.



6.2. نگهداری دوره‌ای

• بازدید دوره‌ای از O-Ringها و Portها جهت نشتی؛
• کنترل ظاهر بدنه برای ترک، ضربه یا آسیب مکانیکی؛
• بررسی محکم بودن ساپورت‌ها و Clampها؛
• در صورت نیاز، تعویض O-Ringها با کیت‌های یدکی توصیه‌شده توسط هایپر تجهیز.



6.3. شستشوی شیمیایی (CIP)

• استفاده از اسید سیتریک یا اسیدهای ملایم برای رسوب‌زدایی (Scaling)؛
• استفاده از محلول‌های قلیایی برای رفع آلودگی‌های آلی و بیولوژیکی؛
• توجه به محدودیت pH و دما:

1. معمولاً pH بین 2 تا 12 (مطابق دستورالعمل ممبران)؛
2. دمای محلول CIP کمتر از 35°C؛
3. اطمینان از اینکه مواد شیمیایی مورد استفاده باعث تخریب لاینر داخلی وسل نشوند (طبق توصیه هایپر تجهیز و سازنده ممبران).



پرشر وسل ۴ اینچ دو المان Side Port – 1000 PSI برند هایپر تجهیز

یک گزینه‌ی مهندسی‌شده و مطمئن برای سیستم‌های اسمز معکوس لب‌شور و نیمه‌صنعتی است که:

• با طراحی Side Port انعطاف بالایی در پایپینگ و آرایش سیستم فراهم می‌کند؛
• با بدنه FRP و آب‌بندی حرفه‌ای، عملکرد پایدار و طول عمر بالا را تضمین می‌کند؛
• با رعایت اصول نصب، تست و نگهداری، می‌تواند سال‌ها بدون بروز مشکل جدی در مدار باقی بماند.
