پرشر وسل 4 اینچ تک المان END PORT – 300 PSI
ارسال سریع
موجودی بالا انبار
پشتیبانی و گارانتی
ضمانت کالا
توضیحات

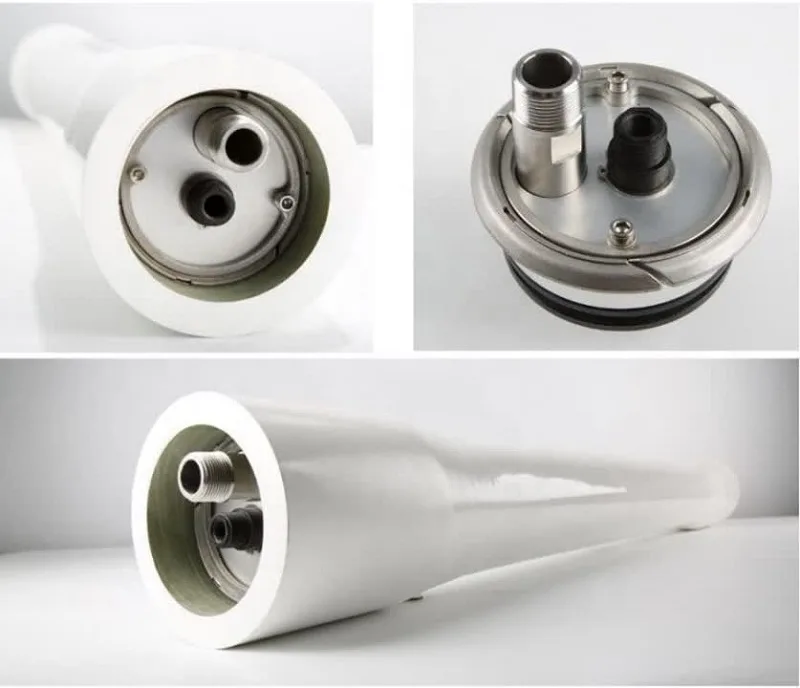

پرشر وسل End Port با فشار کاری 300 psi 4 اینچ
( هوزینگ ممبرین)
در سامانههای اسمز معکوس (RO) و تصفیه آب صنعتی ، پرشر وسلها نقش حیاتی در نگهداری ممبرانها و تأمین شرایط فشار مورد نیاز جهت عبور آب از لایههای نیمهتراوا دارند.
پرشر وسلهای End Port با فشار کاری 300 psi 4 اینچ از جمله وسلهای رایج برای کاربردهای آب لبشور (Brackish Water) ، تصفیه آب صنعتی با شوری متوسط و سیستمهای RO دو مرحلهای هستند.
-
مشخصات کلی و کاربرد
1.1. فشار کاری (Operating Pressure)
- فشار نامی / طراحی:
300 psi = 20.7 bar
این محدوده فشار، مناسب برای:
- سیستمهای Brackish Water RO
- واحدهای آب نرمکن صنعتی با نیاز به TDS پایین
- سیستمهای RO با ریکاوری متوسط (معمولاً 50–75٪ بسته به طراحی)
1.2. آرایش ممبرانها
پرشر وسلهای 300 psi end port معمولاً برای قرارگیری ممبرانهای 4 طراحی میشوند. تعداد المان بسته به طول وسل و پیکربندی سیستم متغیر است، مثلاً:
-
طراحی مکانیکی و ساختار
2.1. بدنه (Shell)
– جنس بدنه (غالباً):
- FRP (Fiber Reinforced Plastic) با لاینر داخلی از Epoxy یا Polyester
- طراحی کامپوزیتی با الیاف شیشه (Glass Fiber) جهت تأمین مقاومت مکانیکی بالا و وزن کم
– مزایا:
- مقاومت بالا در برابر خوردگی نسبت به وسلهای فلزی
- وزن کم و سهولت حمل و نصب
- عمر سرویس بالا در شرایط بهرهبرداری نرمال
2.2. End Port Design (End Entry/Exit)
End Port به این معنی است که:
- ورود و خروج جریانهای Feed، Permeate و Concentrate از طریق هد (End Cap) در یک یا دو انتهای وسل انجام میشود.
- کانکشنهای اصلی روی هد نصب شدهاند:
- Feed Inlet (ورود آب خام/پیشتصفیه شده)
- Concentrate Outlet خروج (Reject/Concentrate)
- Permeate Port(s) (خروج آب تصفیه شده از لوله مرکزی ممبران)
2.3. هدها (End Caps / End Closures)
هدهای وسل End Port معمولاً شامل:
– پوستهی بدنهی هد (End Closure Housing)
– O-Ring/Gasket جهت آببندی بین هد و پوسته وسل
– اتصالات رزوهای برای:
– Feed and Concentrate
– Permeate Connections
– سیستم قفل/Clamp برای نگهداشتن هد در برابر فشار داخلی
2.4. لوله مرکزی و آببندی داخلی (Internal Assembly)
– Permeate Tube / Central Pipe
وظیفه هدایت آب تصفیهشده از ممبرانها به خروجی پرمیت را بر عهده دارد.
– Adapterها و Interconnector ها برای اتصال ممبرانهای متوالی
– Seal Carrier و O-Ringها جهت جلوگیری از نشتی بین:
– جریان Feed/Reject و جریان Permeate
– المنتهای مجاور
– طراحی به گونهای است که:
– آب Feed در فضای اطراف ممبران جریان دارد
– Permeate در لوله مرکزی جمعآوری شده و از Permeate Port خارج میشود
-
نصب و راهاندازی (Installation & Commissioning)
3.1. الزامات مکانیکی نصب
- وسل باید روی Support/Bracket مناسب نصب شود:
- جلوگیری از خمش (Bending) بدنه
- تحمل وزن وسل + ممبران + آب
- بستن U-Clampها یا Saddleها با گشتاور مناسب
(نه آنقدر محکم که به بدنه آسیب برساند، نه آنقدر شل که باعث لرزش شود).
– همراستایی (Alignment) صحیح Feed، Concentrate و Permeate Lines.
3.2. اتصال هدها
قبل از نصب:
- بررسی O-Ringها از نظر سلامت، ترک، سختی بیش از حد
- روانکاری (Lubrication) O-Ring با مواد سازگار (مثلاً سیلیکون بیس، بسته به توصیه سازنده)
نصب هد با رعایت:
- Torque مناسب برای بولتها/Clamp ها
- جلوگیری از خراشیدگی روی سطح سیل
3.3. تست اولیه (Startup Test)
- پر کردن سیستم با آب (بدون فشار) و هواگیری (Vent/Air Release)
- افزایش تدریجی فشار تا محدودهی کاری
- کنترل نشتیها از: هد و O-Ringها
- اتصالات رزوهای
- کنترل دبی و فشار Feed / Permeate / Concentrate
- ثبت فشار و دبی پایه (Baseline) برای مقایسههای بعدی.
3.5. CIP (Cleaning in Place)
برای افزایش عمر ممبران و وسل
– انجام شستشوی شیمیایی دورهای با توجه به نوع فاولینگ:
- رسوب معدنی (Scaling) : استفاده از اسیدهای ضعیف (مثلاً سیتریک/اسید دیگری طبق توصیه سازنده ممبران)
- آلودگی آلی/بیولوژیک: استفاده از شویندههای قلیایی و بیوسایدهای مجاز
– ملاحظات مربوط به وسل:
- محدوده pH قابل تحمل برای لاینر و O-Ringها (معمولاً توسط سازنده اعلام میشود)
- دمای محلول CIP (عدم عبور از دمای مجاز وسل و ممبران)
-
عیوب متداول و راهکارها
4.1. نشتی از هد یا بدنه
نشتی از اطراف هد:
- آسیب یا فرسودگی O-Ring
- نصب نادرست هد
نشتی از بدنه:
- ترکخوردگی ناشی از ضربه مکانیکی
- استفاده خارج از محدوده فشار/دما
راهکار:
- تعویض O-Ring با قطعه اصلی سازنده
- تست هیدرواستاتیک پس از تعویض
- در ترکهای جدی، تعویض کامل وسل توصیه میشود.
پرشر وسلهای End Port با فشار کاری 300 psi برای کاربردهای RO آب شور و صنعتی گزینهای استاندارد و پرکاربرد هستند.
– وزن کم، مقاومت خوردگی خوب
– تحمل فشار کاری تا حدود 300 psi
– سازگاری با ممبرانهای 4 اینچ
– سهولت نصب و بهرهبرداری
با رعایت:
– محدودهی فشار و دمای مجاز
– برنامههای دورهای CIP
– پایش ΔP و کیفیت Permeate
– و اجرای صحیح دستورالعملهای نصب و ایمنی
میتوان عمر مفید وسل و ممبران را حداکثر و هزینههای نگهداری را حداقل کرد.
